ATT全频吸声板声学方案

一、概况

       1、简述

       报告厅主要用于演讲汇报等使用，对声学有较高的要求。

       报告厅为封闭的室内空间，必须做建声设计，才能满足其使用功能所要求的听音效果，良好的声学设计不仅给使用者带来听觉上的***体验，也会给建筑本身增添光彩和特色。

       报告厅声学设计旨在对空间进行混响时间的控制，避免其在使用时存在明显的回声、颤动回声、声聚焦等声学缺陷，利用吸声、扩散等措施来满足报告厅室内的听音效果和声环境要求。

       本方案将对报告厅室内的混响时间控制过程进行简述，说明室内采取的声学措施及相应声学材料的布置、用量和做法，并附相应的***标准、混响时间计算表以及计算机模拟数据，用以体现本设计的声学措施带来的效果。

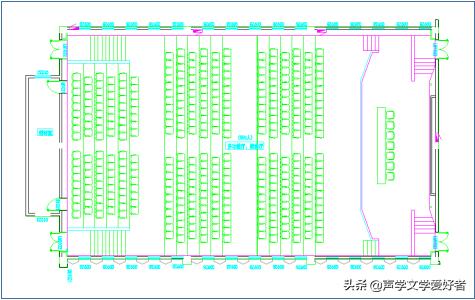

       2、报告厅平面图

       一、设计依据

       1、《办公建筑设计规范》GB50352—2010；

       2、《建筑声学设计手册》（中国建筑科学研究院建筑物理研究所，1987年版）

       3、《建筑吸声与隔声材料》（钟祥璋主编，2005年版）

       4、《剧场、电影院和多用途礼堂声学设计规范》GB/T 50356-2005；

       5、《民用建筑隔声设计规范》GB50118—2010；

       6、《厅堂混响时间测量规范》GBJ76—84；

       7、《社会生活环境噪声排放标准》GB22337—2008；

       8、《建筑设计防火规范》GB 50016—2014；

       与项目相关的各专业设计图纸以及甲方提出的其它相关技术要求。

二、声学参量与定义

       1、混响时间（T60）

       当声源停止发声后，室内声场逐渐减弱至听不到所延续的时间，是衡量室内音质的一个主要参量。混响时间是指室内声音达到稳定状态，平均声能密度衰减60dB所需要的时间。混响时间长，声音在室内听起来较“丰满”，但有时则嫌“浑浊”，甚至会形成可分辨的回声，有加剧室内噪声的效应；混响时间短，声音“清晰”，且有吸音降噪效果。为使剧院具有优良的声学效果，应根据其内部的构造特点，综合考虑各类声学材料，使厅内声音各频段的混响时间尽量趋于平缓，达到合适的混响时间。

      本方案使用伊林公式进行混响时间计算，具体如下：

       其中，室内平均吸声系数α：

       式中：V ——房间容积，m³；

       S ——室内总表面积，m ²；

       ——室内平均吸声系数；

       4m ——空气中的吸声系数；

       ——室内各部分的表面积，m²；

       ——与表面Si对应的吸声系数；

      1、背景噪声

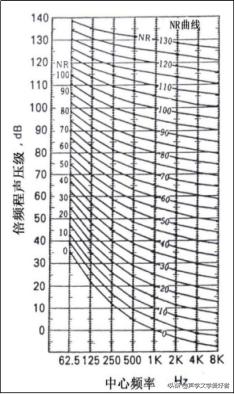

       室内内无人占用时，在通风、空调、调光等设备正常运转条件下的噪声，衡量标准为噪声评价曲线：NR曲线（国标使用NR标准，国际标准为NC标准）

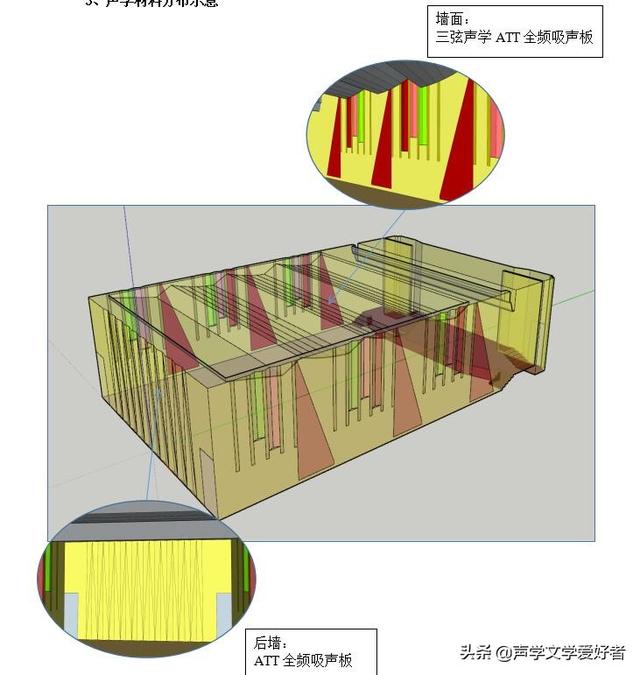

      2、声学材料分布

       三、模拟综述

       经过声学计算分析可知，本项目的声学装修设计实施后，T30（混响时间）剧场平均混响时间为1.50S左右，初步满足使用空间要求，混响时间曲线走势较为平坦，能量较为均匀；SPL声压级分布差值在标准之内，满足使用要求，声场均匀度较好。
